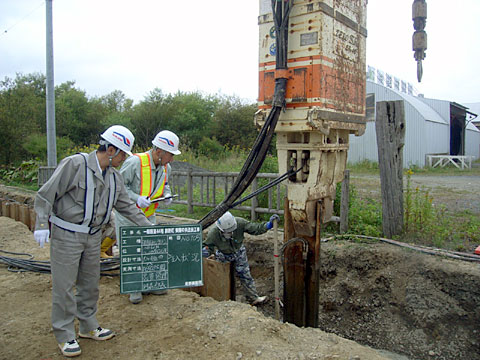

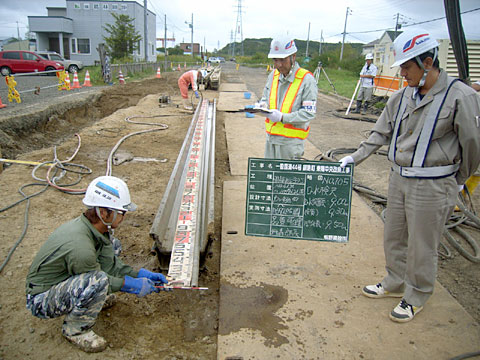

土留部材に注入ロッドを設置し、引抜と同時に引抜跡に対し充填注入を行い、周辺地盤の沈下、近接する構造物に影響が及ばないようにし、土留部材を残置させずに済む工法です。

土留部材引抜同時充填注入工法施工手順

A～Hを繰り返す

特長

• 引抜と同時に充填材を注入し、充填材は空隙の中ですぐにゲル化して空隙の崩壊を防ぎます。
• 多種の注入材の使用が可能です。
• 土留部材はシートパイルのみならず、親杭工法におけるH鋼、簡易矢板等にも適用可能です。

主にセメント系注入材を用いて立坑周りの空隙、廃棄管内部等の空隙の充填を目的として行う工法です。

• • エアーモルタル工法
  • エアーミルク工法
  • CB工法

  廃棄管の内部充填、さや管と本管の間の中込め充填、空洞部分の充填

• • LW工法

  立坑周りの裏込注入、空洞部分の充填

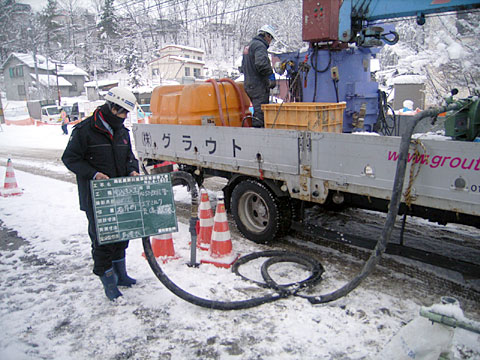

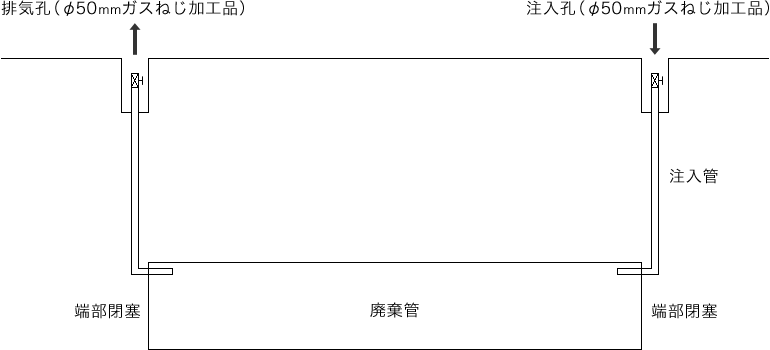

施工例 廃棄管内部閉塞注入

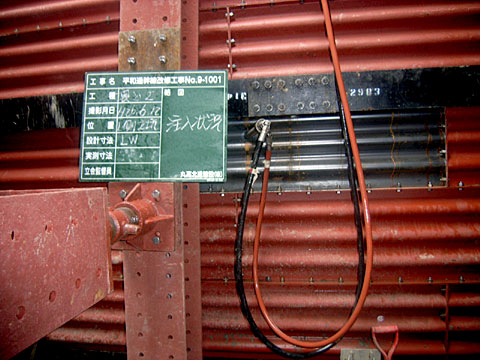

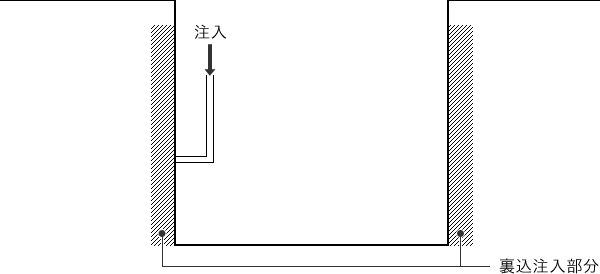

施工例 立坑周りの裏込注入

特長

• 目的の強度に応じた注入材の設定が可能です。
• 設備が簡易でコンパクトなため、狭小な場所での施工が可能です。
